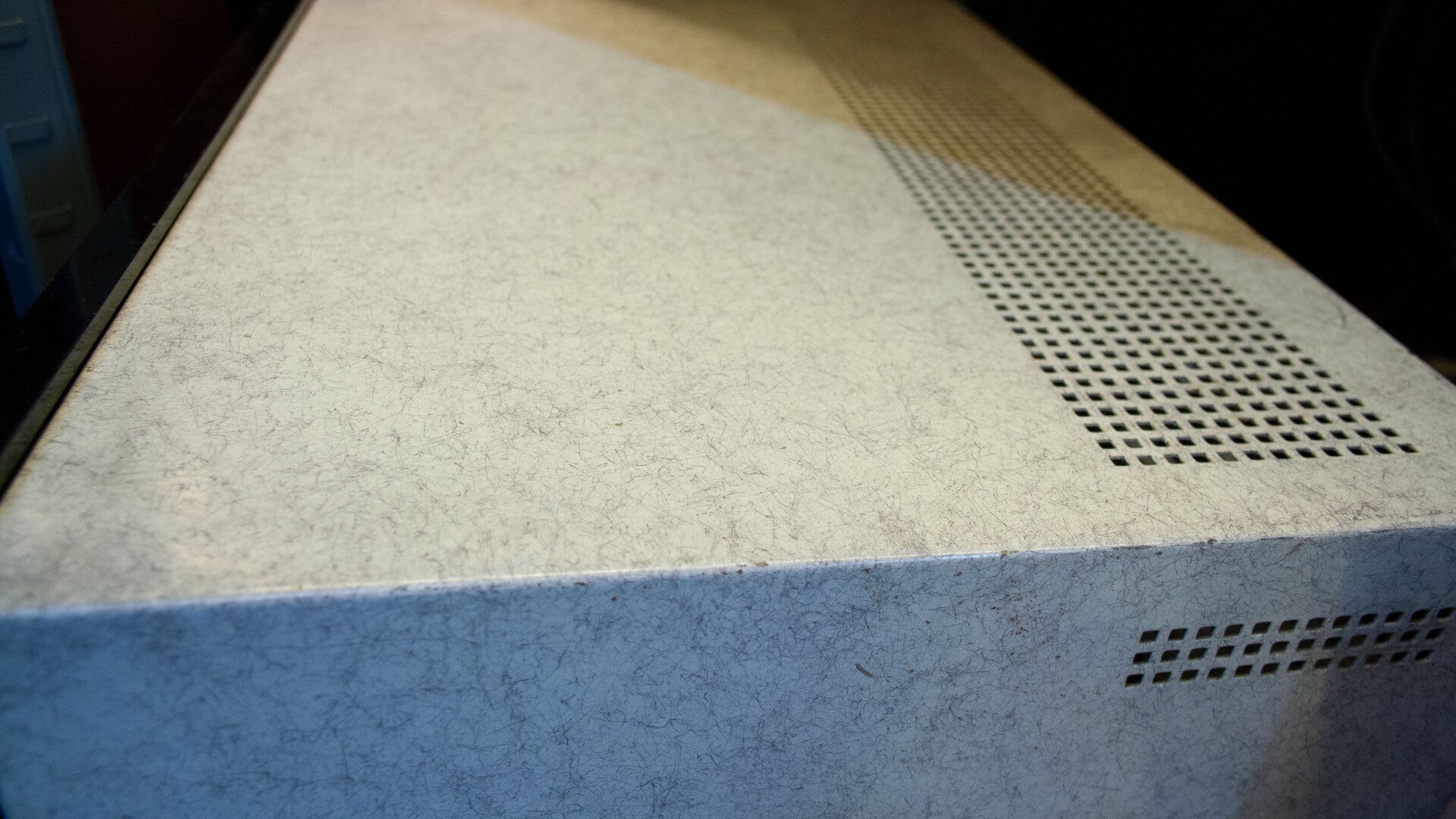

SANSUI AU-777D

Il s'agit d'un amplificateur intégré qui a été amélioré en concentrant tous les efforts sur la qualité du son lui-même sans modifier la structure du circuit en ajoutant une amélioration partielle à l'AU 777. La section amplificateur principale utilise un circuit Darlington de service quasi complémentaire. Tous les circuits amplificateurs du premier étage à l'étage de sortie final sont composés d'amplificateurs NF pour améliorer les caractéristiques de fréquence, la distorsion et le rapport signal/bruit, et tous les étages sont composés de transistors en silicium. La section préampli et la section amplificateur principal peuvent être séparées et utilisées indépendamment. Équipé du T. T. C. (Triple Tone Control) qui ajoute des médiums aux basses et aux aigus. Cela permet un programme et une compensation acoustique plus précis. Un circuit de vérification de la balance stéréo est fourni pour faciliter le réglage précis de la balance droite et gauche. En baissant l'interrupteur jusqu'au test tout en écoutant le signal monaural, vous pouvez régler facilement et précisément la balance sans aucun son si elle est correctement équilibrée. Le circuit PSC électronique pur original de SANSUI est utilisé pour éviter d'endommager le transistor de puissance même si la borne de sortie est accidentellement court-circuitée. De plus, un transistor de puissance est associé à un fusible de court-circuit pour assurer la sécurité. Il dispose d'une prise de sortie de canal central et de deux circuits, une sortie plate et une sortie coupe-haut de 159 Hz, afin que vous puissiez profiter de la stéréo 3D en connectant un amplificateur mono et un woofer. Le transistor de puissance est réparti sur le panneau arrière en aluminium extrudé de 3 mm pour augmenter l'effet de rayonnement thermique, afin qu'il puisse résister à une longue performance avec une marge. Équipé d'un filtre bas, d'un filtre haut, d'un volume sonore, d'un circuit de moniteur de bande, d'une prise casque, d'un interrupteur de sourdine, etc.

Puissance de sortie : 30 watts par canal sous 8 Ω (stéréo)

Réponse en fréquence : 20 Hz à 100 kHz

Distorsion harmonique totale : 0,5%

Facteur d'amortissement : 15

Impédance de charge des enceintes : 4Ω à 16Ω

Dimensions : 435 x 155 x 334 mm

Poids : 12,5 kg

Année : 1969

Cet exemplaire à été recapé et modifié pour être alimenté en 240V.
